SUS405是一種低合金耐熱鐵素體不銹鋼，屬環保節能型鋼鐵材料，可用于鍋爐和環保設備以及石化行業抗高溫硫腐蝕設備的制造，代替部分奧氏體不銹鋼，因其價格優勢，具有一定的市場前景。

鋁作為SUS405的合金化元素保證鋼種的耐熱性，為保證鋁的收得率，就要提高鋼水的氧含量要求，以及解決連鑄過程可能引起的水口“結魚”等問題。SUS405從冶煉到連鑄生產工藝方面的文獻報道較少，因此開發利用GOR爐+LF爐工藝低成本冶煉SUS405耐熱鐵素體不銹鋼，具有重要的現實意義。

根據鋼種特點，結合裝備條件，對SUS405的生產工藝進行了如下設計：高爐鐵水→“三脫”站處理→GOR爐冶煉→鋁合金化→LF爐精煉→全程保護澆鑄。

為保證鋼的力學性能和耐熱性能，SUS405耐熱鐵素體不銹鋼熔煉成分設計如表1所示，對碳氮含量、鋁含量、夾雜物控制水平要求高，冶煉工藝條件苛刻。必須解決的問題有：低碳氮不銹鋼冶煉的實現及成本控制；低碳氮不銹鋼的脫氧、夾雜物控制；成品鋁含量的保證等。

表1 SUS405熔煉成分控制標準

注：表中所列成分除標明范圍外，其余均為最大值。

SUS405采用全鐵水冶煉，冶煉前期，由于鐵水含碳量較高，供氧強度是碳氧反應的限制環節，因此提高頂槍供氧強度，逐步調整槍位，快速脫碳升溫，為后續低碳區脫碳提供合適的溫度，同時縮短冶煉周期。當碳含量脫至目標值，溫度合適后，停止頂吹，繼續底吹吹煉。

在確保生產節奏的前提下，脫碳后期，增加一個脫碳子階段以進行超低碳區脫碳，適當提高該階段的氧氬比，在脫碳的同時避免鉻元素的大量氧化，脫碳目標控制為[C]≤0.05%，下表2為優化的GOR爐冶煉SUS405的參考供氣模型。

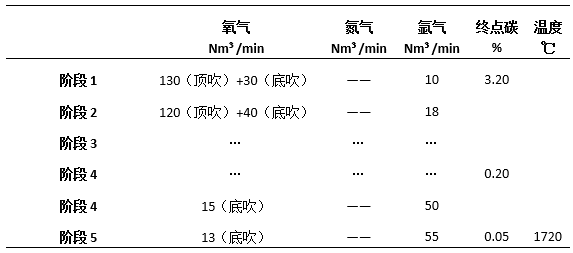

表2 GOR爐冶煉SUS405不銹鋼脫碳參考供氣模型

SUS405碳含量約為0.03%，根據碳氧平衡原理勢必造成鋼水中氧含量比一般不銹鋼高（普通不銹鋼[C]約0.05%），鋁作為該鋼種重要的合金化元素，對鋼中氧含量要求極高，必須實現深脫氧，否則鋁合金化時，容易產生高熔點的鎂鋁尖晶石夾雜物，不僅影響鋼水澆注，還易在后續軋制鋼帶的表面產生缺陷。

SUS405鋼種僅靠硅鐵脫氧，不僅增加成本，而且增加渣量，降低爐渣堿度，弱化去除夾雜的能力。采用硅、鋁復合脫氧并扒除還原渣，不僅能完成深脫氧而且還能盡可能的避免Al2O3、MgO·A2O3等高熔點夾雜物對鋼水的污染。

鋁具有極強的還原性，高溫易氧化，為保證鋁的收得率，經試驗最終采用GOR出鋼前在鋼包加入鋁，鋼水終點氧含量≤15ppm的情況下，鋁的收得率約為65%，但因不銹鋼LF精煉及弱吹氬時間長，存在鋼中鋁含量隨時間降低的情況，若LF精煉后期鋼中鋁含量低，由于鋼包渣層較厚，很難通過加鋁?；蛭逛X線等方式提高鋁含量，所以在出鋼合金化時一定要充分考慮出鋼至開澆時間，保證最終的鋁含量。

連鑄工藝控制方面，采用全程保護澆注，單獨組織生產。大包至中間包采用長水口并進行氬封保護澆注，要求長水口插入中間包鋼水中≥100mm，必須垂直于剛液面。其作用是把主流與空氣隔開，避免鋼水裸露和飛濺造成二次氧化，減少鋼中增氧和溫度損失。中間包內加覆蓋劑使鋼水與空氣隔離，并起到吸附夾雜和隔熱保溫的作用。結晶器加入專用保護渣，同樣起到保溫和防止二次氧化的作用，良好的保護渣是鑄坯表面質量的前提。

試制鑄坯斷面規格為200×1520mm，對其內部質量進行檢測分析。按照GB/T266-2015要求，進行取樣，保證是試樣檢驗面的粗糙度，按照標準中的熱酸侵蝕法對所取低倍試樣進行侵蝕，低倍組織如下圖1所示。根據YB/T4003-1997對低倍組織進行評定，中間裂紋0級，中心偏析C0.5級，中心疏松0.5級，等軸晶粒46%，鑄坯內部質量控制較好。

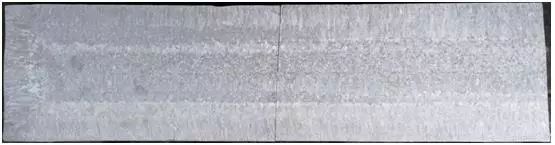

圖1 SUS405鑄坯低倍組織

經后續熱軋后，鋼帶成品厚度為3.5mm，經檢測夾雜物主要以B類和D類為主，級別不超過1.0級，如下表3所示。

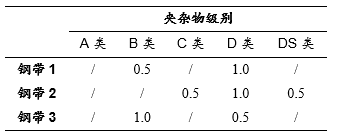

表3 夾雜物檢測結果

厚度規格3.5mm的SUS405退火鋼帶力學性能如下表4，符合用戶使用要求。

表4 力學性能
